Parallel bauen wir einen GFK Tank. Momentan sind wir noch unschlüssig ob wir eine Form bauen oder tatsächlich nur ein Einzelstück...

Vielleicht gibt es ja noch weitere Interessenten an einem GFK Tank. Das würde die Entscheidung vereinfachen.

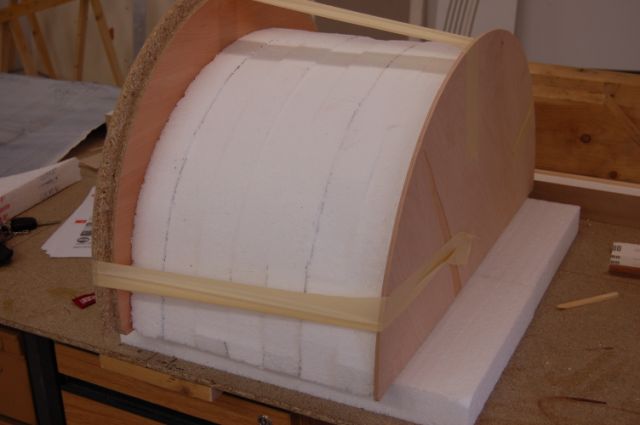

Hier sind die groben Zuschnitte für das Tankoberteil zu sehen.

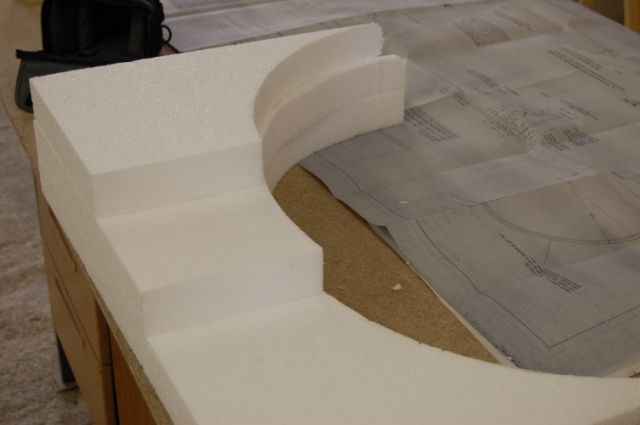

Hieraus wir das Tankunterteil entstehen.

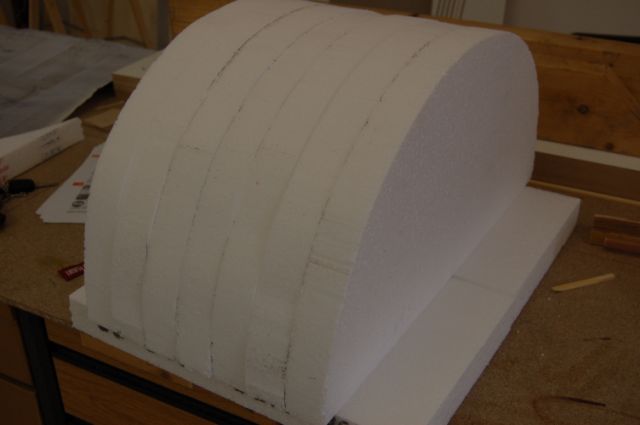

Die einzelnen Stücke werden mit Epoxy verklebt.

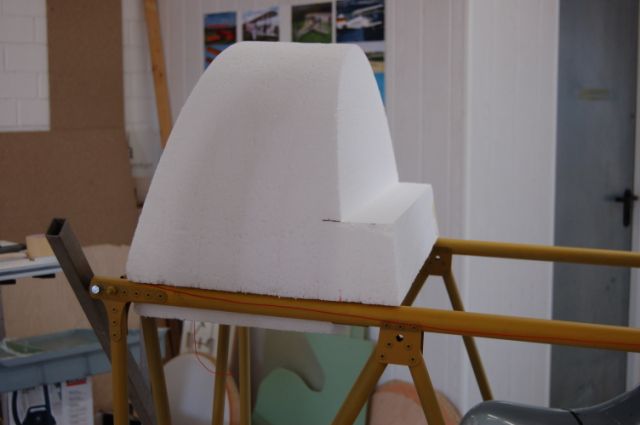

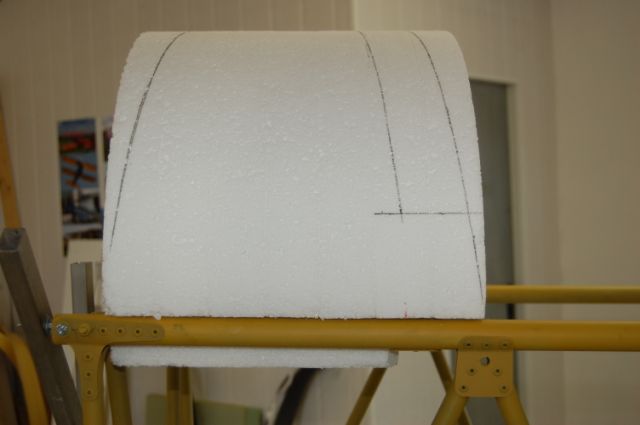

Mittlerweile ist der Block verschliffen und die Maße aus dem Plan übertragen.

Die weiteren Schnitte werden mit dem heißen Draht gemacht.

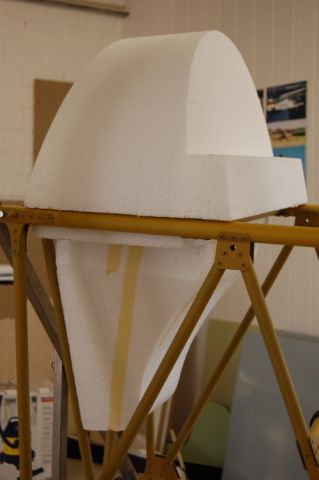

Die Kontur laut Plan.

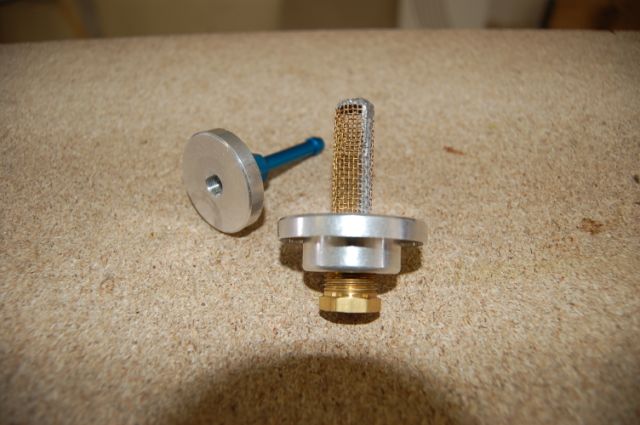

Diverse Anschlussteile wurden schon gekauft.

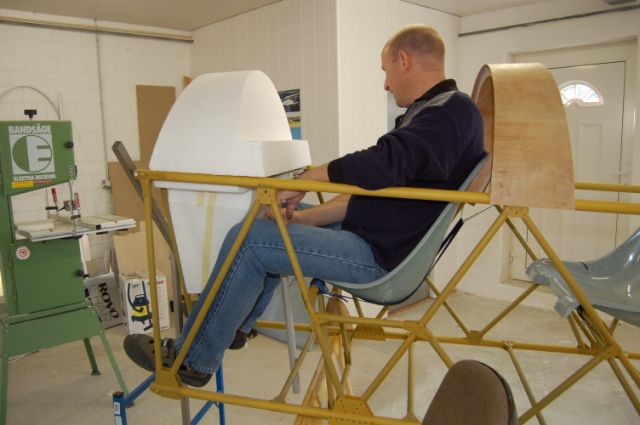

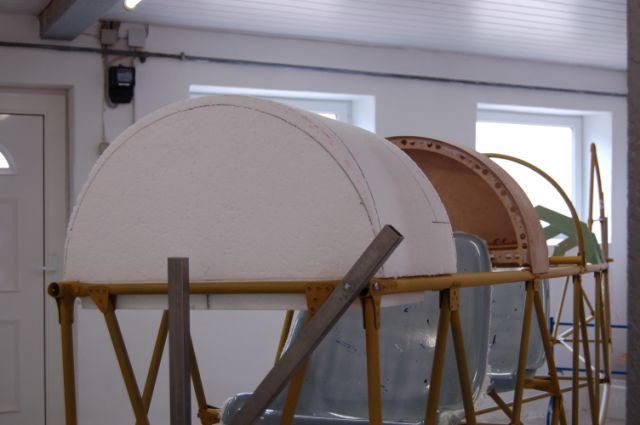

Um die Abmessungen des Tankunterteils besser beurteilen zu können, waren diverse Sitzproben notwendig.

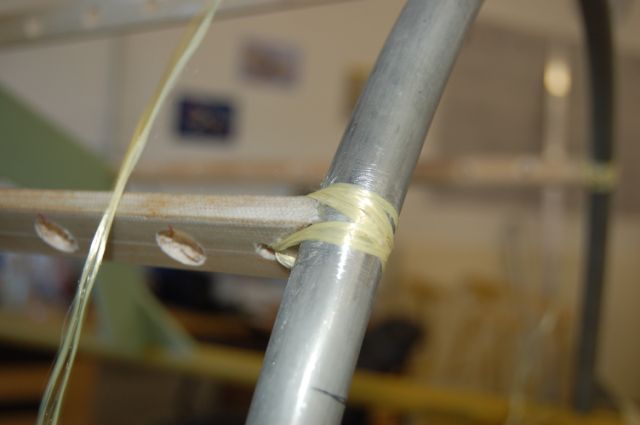

Der Bau des Rumpfrückens schreitet voran. Die Stringer werden mit Aramid Rovings angewickelt. Die werden anschließend mit Harz getänkt.
Eine Pappschablone wurde angefertigt, um nachher das 0,8mm Sperrholz ausschneiden zu können.

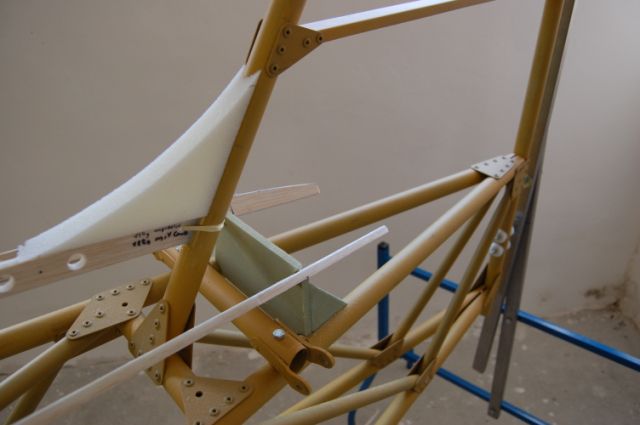

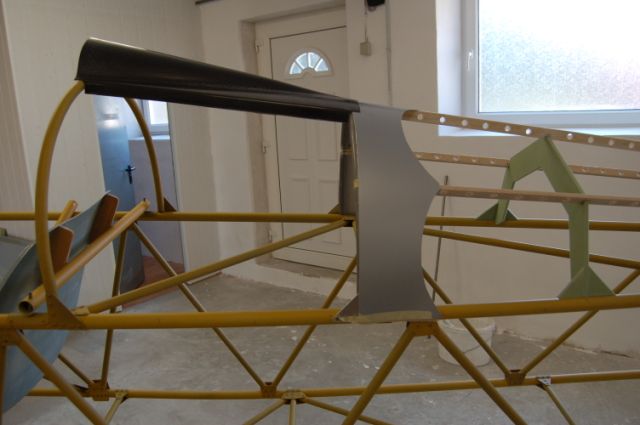

Der Rumpfübergang zum SLW besteht aus Rohacell71.

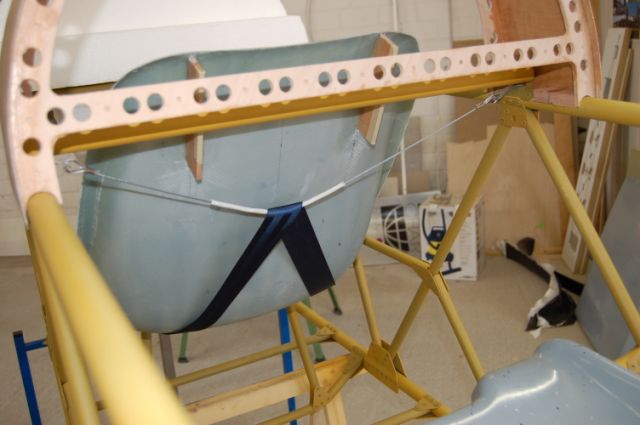

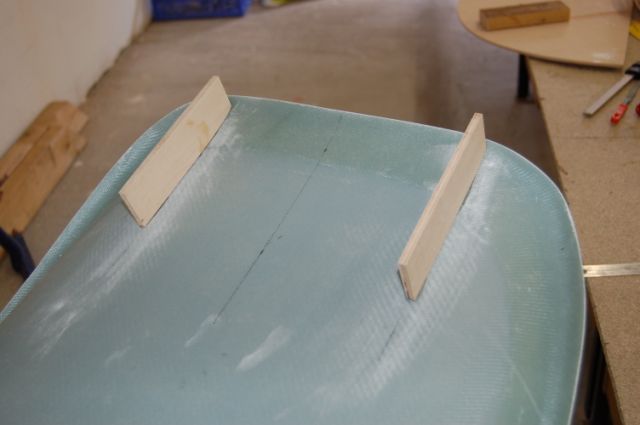

Die Sitzschalen, die superbequem sind, bekommen auf der Rückseite Abstandshalter.



Die Sitze werden genau nach Plan befestigt.

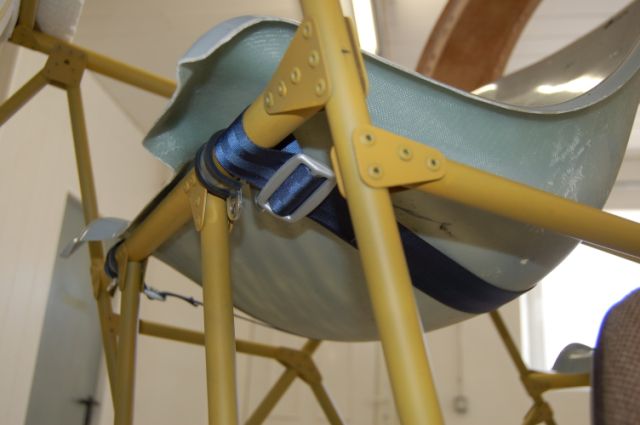

Die vordere Befestigung erfolgt mit handelsüblichen Rohrschellen.

Zugunsten der Kniefreiheit muss der Tankunterbau noch verkleinert werden.
